前言：
AGM是AG32 MCU, 可编程SoC和异构MCU的解决方案提供商, 海振远科技可提供全系列的开发板及SDK资料，方便用户从0开始，快速上手开发。
AGM AG32 MCU和FPGA 目前广泛应用于工业，消费，测试测量和医疗等场景。
AG32内置的FPGA( AGRV2K) 可升级替代EP570, EPM1270, LATTICE XO2-256，XO2-640, XO2-1200 等。
AG32 的管脚可以灵活定义，引脚与STM32。并且内置2KLE FPGA， 非常适合MCU + FPGA/CPLD的应用场景。
十、USB的使用
十一、MAC的使用
十二、SPI的使用
十三、ADC/DAC的使用
AG32已经在工程中集成tinyUSB，可自行关联使用。
usb使用到的PIN脚，是固定的管脚，不能在ve中进行改变。
目前支持：单纯device端、单纯host端、OTG自动切换主从端；
三种情况要支持的枚举类型，可以在配置头文件中自行配置。

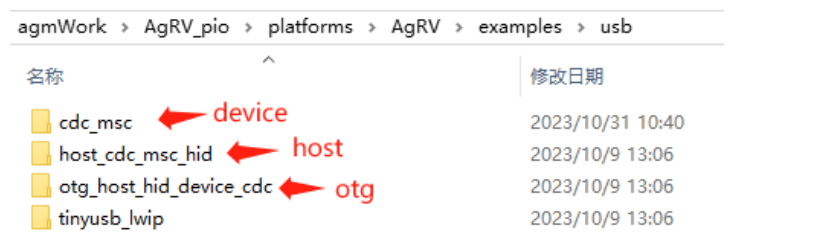

例程位于路径examples\usb下：
简单应用举例（使用device样例，其他两个相似）：
在device的例程中，usb被同时枚举为cdc和 msc（还支持HID和MIDI）。

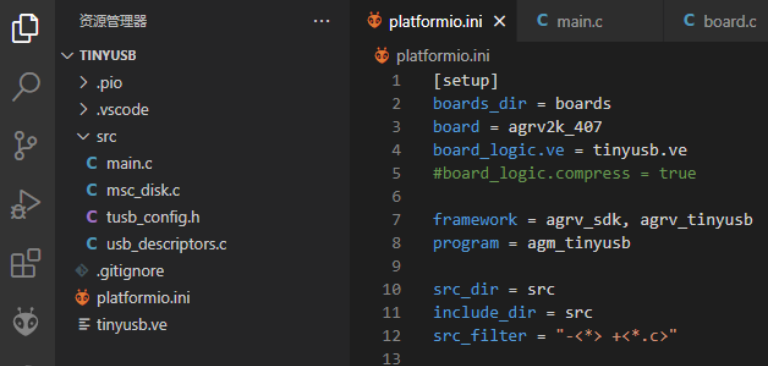

1. vsCode打开该文件夹工程；
打开后如图：
2. 直接烧录ve和程序bin；

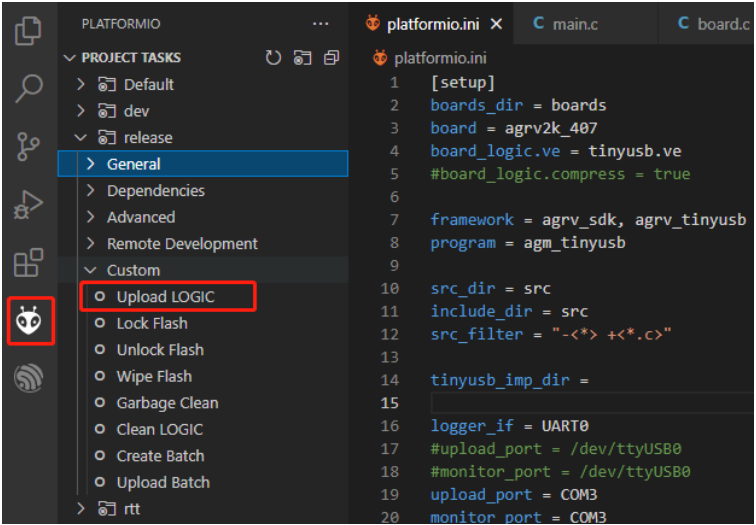

烧录ve：

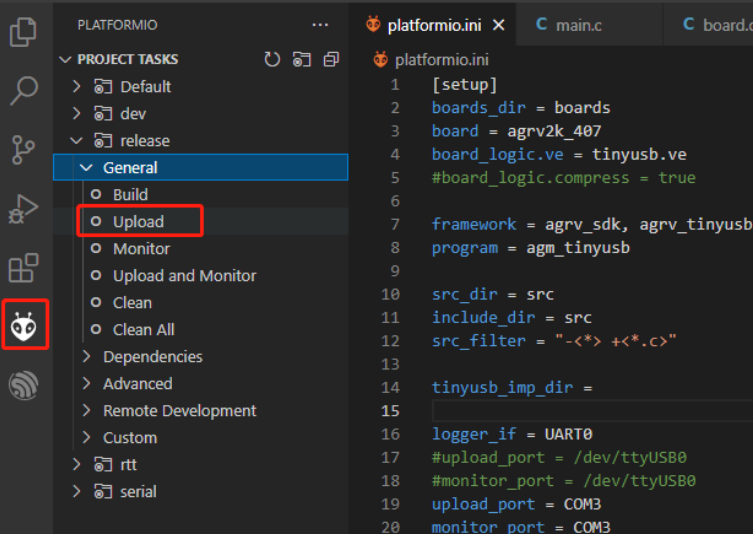

烧录bin：
3. 上电启动，然后USB线连接到电脑（开发板上对应micro口的那个USB口）
就可以看到PC端的U盘和cdc串口，如下图：
（cdc串口）

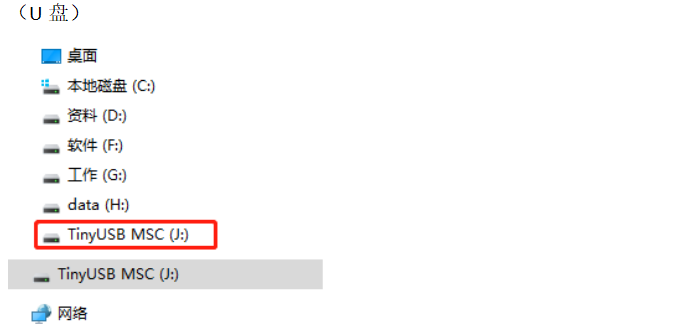

（U盘）
如果没有显示出来，可以烧录并跟踪程序，看是否出现board_init失败（板子不同， 可能会带来board初始化的失败）
以上是demo验证。
如果要集成到自己的工程（如，要在example中使用），需要修改：
1. Platformio.ini中增加对tinyUsb的引用：
注意，引用多个库时，用逗号隔开，并且逗号后边要加空格。
2. ve文件中增加：
3. 代码部分调整：
将tinyusb下的src路径文件，修改main.c后放入example下的src。
修改点：
Main.c文件重命名；main()函数重命名；去除main()中的board_init函数；
重命名后的main函数在example下的main()中调用；
4. 编译并烧录ve和代码，即可正常运行。
在例程中，USB描述符、回调、配置（CDC、HID、MSC、MIDI）均已通过接口开放出来， 在src路径下的.c.h中。用户可根据自己的需求订制或修改。

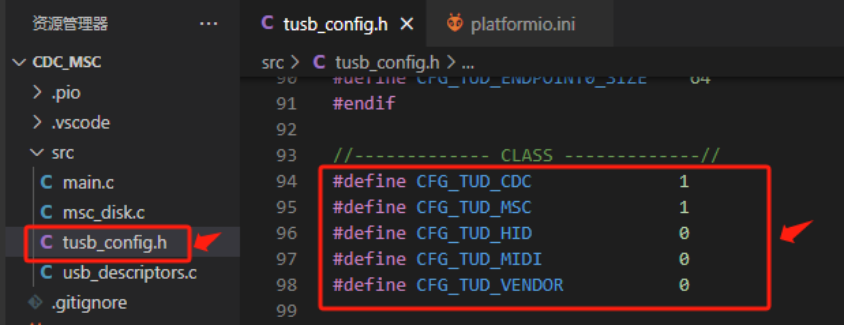

可通过头文件中的宏来配置要开放的枚举类型：
更多配置部分及usb接口使用详解，可参考sdk下tinyUSB路径下的文件描述，或者参考tinyUSB官方介绍。
目前样例是cdc+msc，更多的样例工程（目前有：cdc_msc_hid_midi、两个cdc、单个cdc、单个msc、在103上集成usb），
请从网盘下载：https://pan.baidu.com/s/1wcBnqnray7bu4IURDIoDDQ?pwd=1205 目录：\其他文档\常用样例工程补充\
.
AG32支持MAC模块。
支持RMII/MII接口。
目前SDK中集成了Lwip2.1.0版本。在lwip样例中，使用了server端的功能。
样例使用：

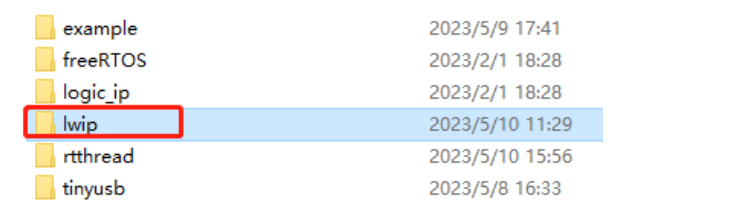

打开样例工程lwip，
在开发板上测试例程时，步骤：
分别编译并烧录ve和code；
然后用网线连接 PC和开发板，并修改PC的IP地址为 192.168.5.2；
在PC的浏览器上输入： http://192.168.5.1

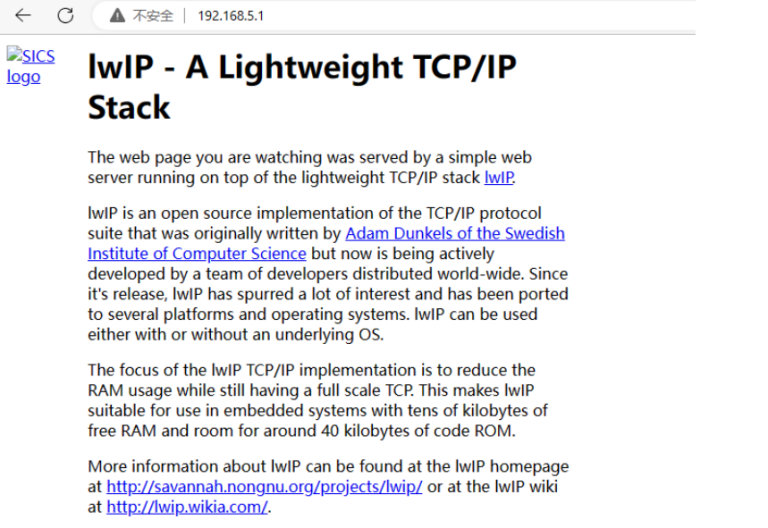

此时，可以在网页上看到开发板中展示的画面：
移植到自己的板子上时，注意两项配置：

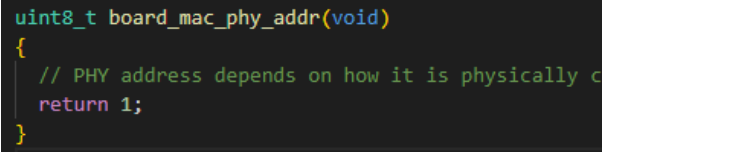

1. 根据自己的板子，可能需要修改的是phy地址：

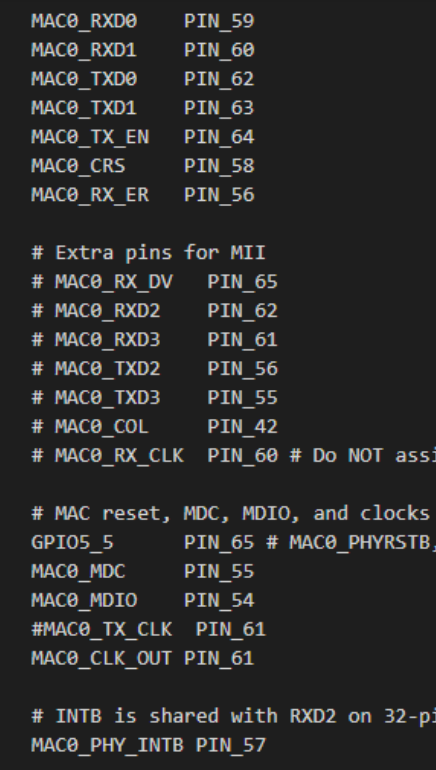

2. 修改ve配置文件中mac相关IO对应，如：
上层部分，使用什么样的网络，则自行配置lwip。
除了SDK下自带的lwip(http_server样例)，网盘上还放有tcp_server和tcp_client的样例工程。
.
AG32支持两路SPI，分别对应：SPI0、SPI1；
两路是功能对等的。仅支持SPI-Master端。
SPI是一种全双工同步的串行通信，可支持高速数据传输。
采用主-从模式(Master-Slave) 的控制方式，通过对 Slave 设备进行片选 (Slave Select) 来控制多个 Slave 设备。
样例程序参考example_spi.c
在例程中，使用了SPI_FLASH的dma方式。
注意，这里的SPI驱动都是针对SPI_FLASH的封装，并不用于通用SPI。
SPI支持1线、2线和4线。
如果是用于通用SPI外设（非FLASH），请参考样例程序example_spi_common.c。
需要注意的是：
由于这里SPI底层是针对FLASH使用的封装，所以对通用SPI外设支持并不全面。
如果要用于普通外设，则该外设必须满足如下时序：
1. SPI交互时第一段只能是tx（不能是rx）；
2. 收和发不能同时进行（只能是发完再收）；
3. 并且极性(CPOL)和相位(CPHA)的设置值都是1。
更详细的使用说明和样例，请参考example和datasheet。
补充：
从SDK1.2.4版本开始，增加了对通用SPI的支持。
原 example_spi_common.c 中提供的函数：
1. Send：单纯发送数据，字节数不限制；
2. SendAndRecv：在一个片选周期内，发送一段数据，再接收一段数据；
其中发送长度最长 4byte，接收长度不限。
（如果发送长度要更长，请自行在 C 驱动中扩展。）
这个版本开始，会在以上基础上，扩展出来两个函数：
3. Recv：单纯收取数据，接收长度不限；
4. SendWithRecv：在发送数据的同时来收（双向传输），而不是发完后再收。
收取数据和发送数据的长度等长，并且增加了对极性和相位的设置。
但这两个函数，需要cpld的支持，用起来比较费劲。
更详细的使用说明，请参考 网盘下 \其他文档\AG32下spi的拓展使用\AG32下spi的拓展使用.pdf
.
ADC/DAC包含模拟电路，需要cpld部分的支持。
AG32自带一套cpld逻辑（默认ip），
在默认的ip中，支持3路ADC和2路DAC，1路比较器CMP（双通道，可独立运行）。
使用样例ADC：
在样例代码example_analog.c中，adc默认是宏关闭的。可在platformio.ini中打开该宏：
-DIPS_ANALOG_IP】
同时，使能默认的ip，在platformio.ini中配置：
然后在main()函数中放开TestAnalog() 即可。

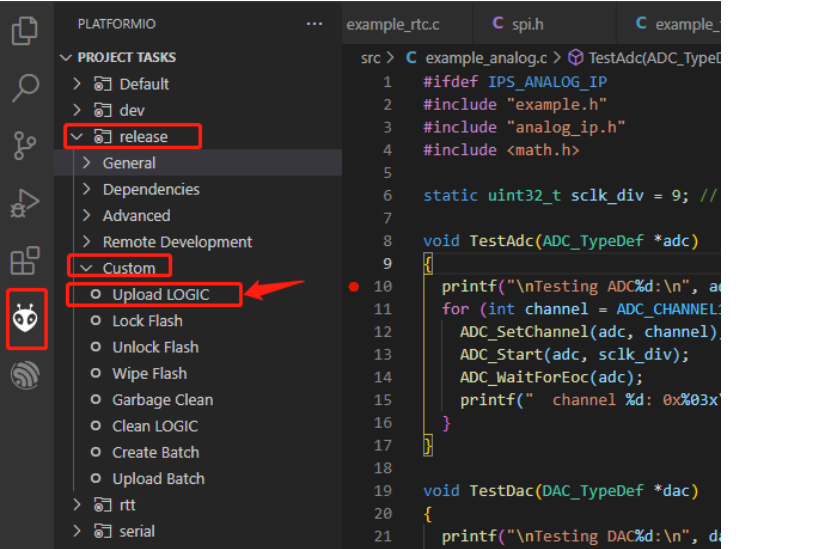

注意，第一次打开ADC/DAC功能时，需要重新编译烧录一次ve：
ADC共有15个channal，每个channal均可配置到任一个ADC上。
ADC的简单使用：
参考TestAdc函数，ADC不需要在ve里管脚映射，不需要设置IO复用。

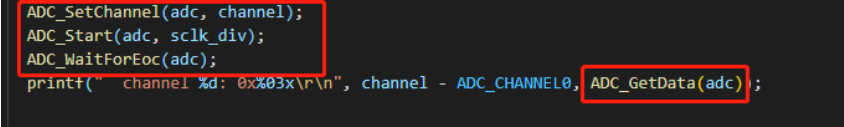

使用以下4个函数即可：
如果需要多次转换，则重复调用后3个函数。
如果有自己的cpld，希望裁剪ADC，或者对ADC有更高的定制，请参考网盘下ADC的专题讲解《analog中对ADC的剪裁.pdf》，以及《Analog代码分析.pdf》，这部分比较复杂。
补充信息：
AG32概述:
AG32系列32位微控制器旨在为MCU用户提供新的自由度和丰富的兼容外设以及兼容的引脚和功能。AG32VF407产品系列提供卓越的品质、稳定性和非凡的价值。
器件特征:
■ 最大 CPU 速度为 248 MHZ
■ 从 Flash 执行零等待
■ SRAM 128KB.FLASH 1MB
■ 支持浮点
■ 1个CAN2.0.5个UART2个I2C
■ 2 个基本定时器，5 个高级定时器
■ 支持 SDIO 、以太网 MAC
■ 支持 USB FS+OTG
■ 看门狗
■ 3个 12 位、最高 3M SPS ADC(17 通道)、2个 DAC
■ 2x 比较器
■ RTC, SPI
■ 内置2KLE FPGA逻辑单元
