AG32 MCU/AGRV2K SWD参考电路
增加了限流和限压,避免插反或者误操作导致芯片损坏。
一般来说,ESD可能高达几千伏,尤其是在冬天干燥环境,更容易产生静电,这会对敏感的半导体和集成电路造成损害。ESD在集成电路系统的暴露接口中起着非常重要的作用。当人体等带电物体靠近或接触这些接口时,会在PCB上释放ESD电流,容易造成电路损坏。
ESD(Electro-Static discharge)中文名字:静电释放。能量的释放处理不好会产生严重危坏,特别是对工艺越来越先进,晶体管体质却越来越脆弱的集成电路芯片来说,轻则运行不稳定,重则直接烧坏掉。半导体器件包括ESD保护电路,但是要确保按照JEDEC标准的有效性和可靠性要求,必须进行ESD测试以使零件合格。

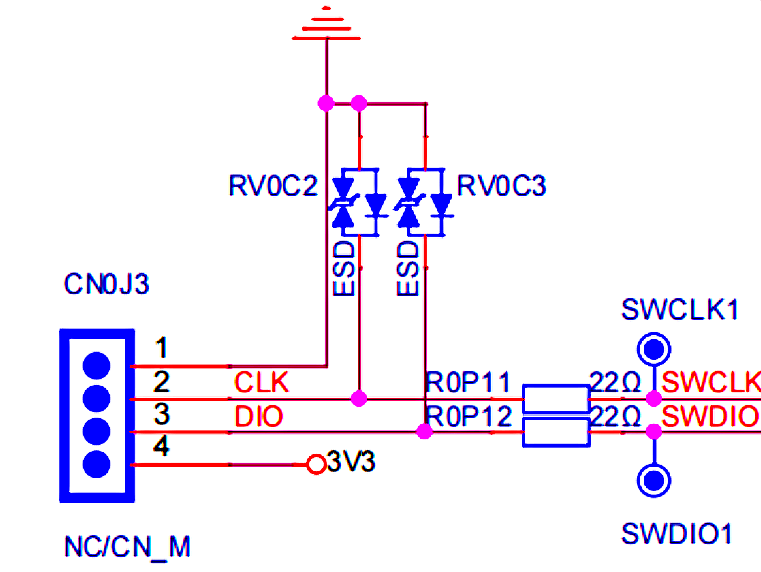

推荐的SWD参考设计电路如下:
JTAG与SWD的引脚之间的线尽量控制在15cm以内,线太长会有干扰。
