AG32内部存储包括了128KB的SRAM，在某些应用场合，对于内存需求较高的场合比如跑GUI或者算法等，自带的内存会就不够用，这个时候用户需要外扩SRAM或SDRAM。

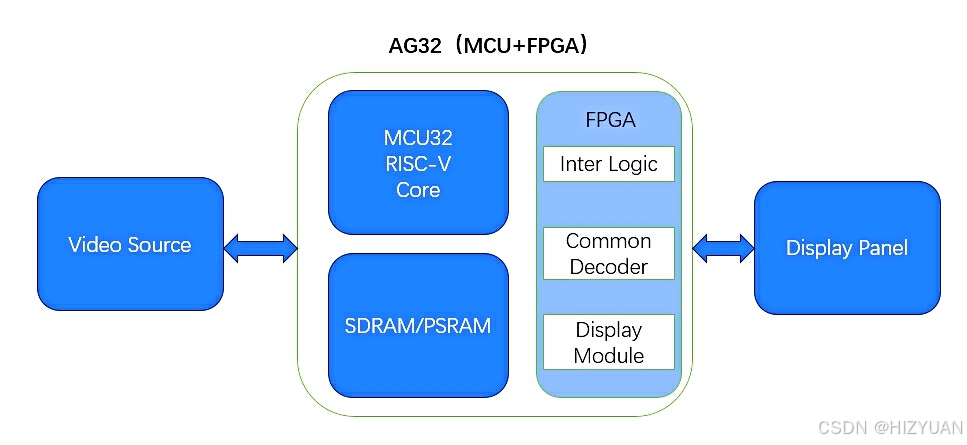

此外，AG32结合了MCU和FPGA的优势，具有集成度高、稳定性好、设计灵活和效率高等优点，在叠封SDRAM/PSRAM后，缩小了板块面积，并降低产品成本，同时大幅提高PCB布板方面EMC相关设计的便利程度，可应对各种相关需求，比如屏控、打印/喷码控制等。
AG32再出新品，合封64Mbit PSRAM，适用于片内RAM需求较大的客户，采用LQFP64封装。如需更多管脚IO，也可根据需求推出LQFP100封装。
一颗AG32 MCU芯片，内置2k FPGA逻辑资源，加上64Mbit PSRAM，提供大容量的RAM，可以满足多种需求。一方面降低了系统成本，同时也可以节省PCB板空间。
1、AG32具备最高248MHz时钟频率，拥有丰富的外设，包括五个UART、两个I2C、支持USB、CAN和SPI通道等丰富的外围模块，以其高速的指令执行速度、方便的JTAG调试方式和低功耗等特性为数据采集与处理的设计提供了一个较为完善的平台。
2、AG32拥有3x12位最多3M SPS的ADC（17个通道），和2个DAC，并且提供两个双通道比较器。
3、AG32初始与STM32管脚兼容，但可以通过配置文件全部灵活重定义，给内核中的MCU和CPLD使用，因此可提供超出STM32的GPIO口数量。
4、AG32的MCU和FPGA通过芯片内部AHB总线高速通信，速度远超传统SPI。
5、AG32内置FPGA可实现客户定制逻辑功能，包括接口IP、Decoder等功能。
