AG32 MCU 便携式电能质量分析仪方案

浏览: 作者:Rocky 来源:AGM 时间:2025-03-14 分类:FPGA应用

AG32 MCU 便携式电能质量分析仪方案



随着国家工业规模的扩大和科学技术的发展,电网负荷结构发生了很大的变化,一方面,非线性、冲击性和不平衡负荷的大量增长使得电能质量恶化;另一方面,随着信息技术的发展。越来越多的敏感负载对电能质量的要求也越来越高。这就要求电能质量检测分析设备具有实时检测、快速分析、实时显示的能力。

7

    AG32 MCU是一款异构双核(采用RISC-V+fpga/cpld)MCU,内含2K的cpld/fpga 资源,有高达3个12bit ADC(1M SPS、17 channels)和2个DAC,最高主频248MHz,满足电能质量分析仪的使用。

    AG32的多个ADC,数据采集通道可采用单通道A/D设计,所有通道完全同步采样,精度更高、速度更快,且任何一路A/D 损坏都不影响其它通道数据的正常采集。

    AG32还拥有2个双通道比较器,可以对输入信号与预设的参考值进行快速比较,可以将采集到的电压或电流信号与特定的阈值进行比较,为系统提供实时的状态监测和决策依据,及时发现异常情况并触发相应的报警或保护机制。

    同时高性能的RISC-V+内置的cpld资源,可以有效地满足各种数据采集需求,降低了客户的BOM成本。处理速度更快快,软件功能丰富,适用于复杂的测试工作和数据处理工作。2kcpld资源可用来实现更多的定制功能。

方案特点:

1、AG32具备最高248MHz时钟频率,拥有丰富的外设,包括五个UART、两个I2C、支持USB、CAN和SPI通道等丰富的外围模块,以其高速的指令执行速度、方便的JTAG调试方式和低功耗等特性为数据采集与处理的设计提供了一个较为完善的平台。

2、AG32拥有3x12位最多3M SPS的ADC(17个通道),和2个DAC,并且提供两个双通道比较器。

3、AG32初始与STM32管脚兼容,但可以通过配置文件全部灵活重定义,给内核中的MCU和CPLD使用,因此可提供超出STM32的GPIO口数量

4、AG32的MCU和CPLD通过芯片内部AHB总线高速通信,速度远超传统SPI。

5、AG32内置CPLD可实现客户定制逻辑功能。

6、提供32/48/64/100多种封装。

请联系海振远科技获取



电话:  0755-2780 9180 ;  15323895320 ;

邮箱:  tech@hizyuan.com

Lucy@hizyuan.com

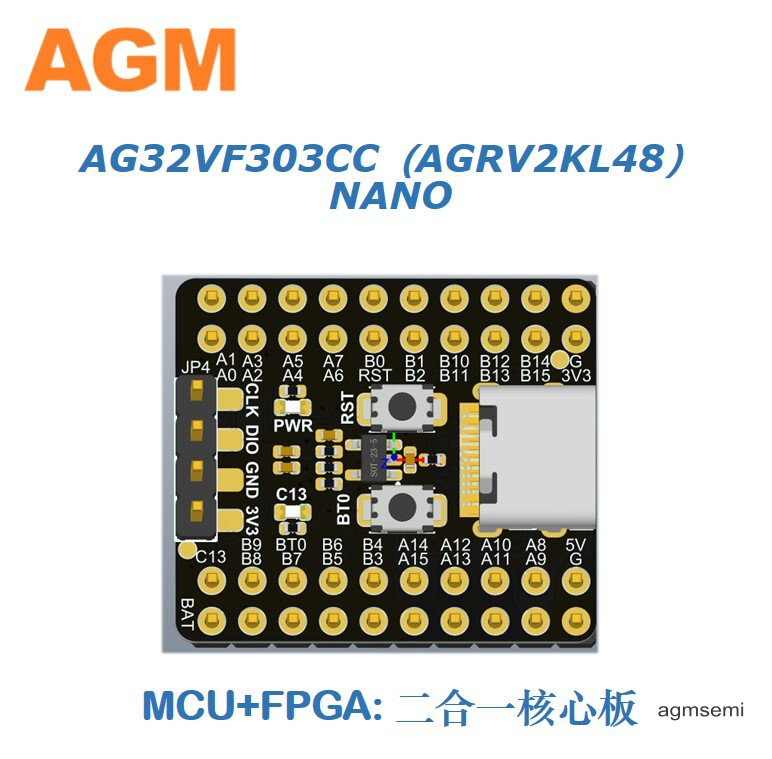

AG32VF303 NANO开发板



该开发板可以作为核心板,直接嵌入到已有产品当中,帮助用户快速开始新设计。

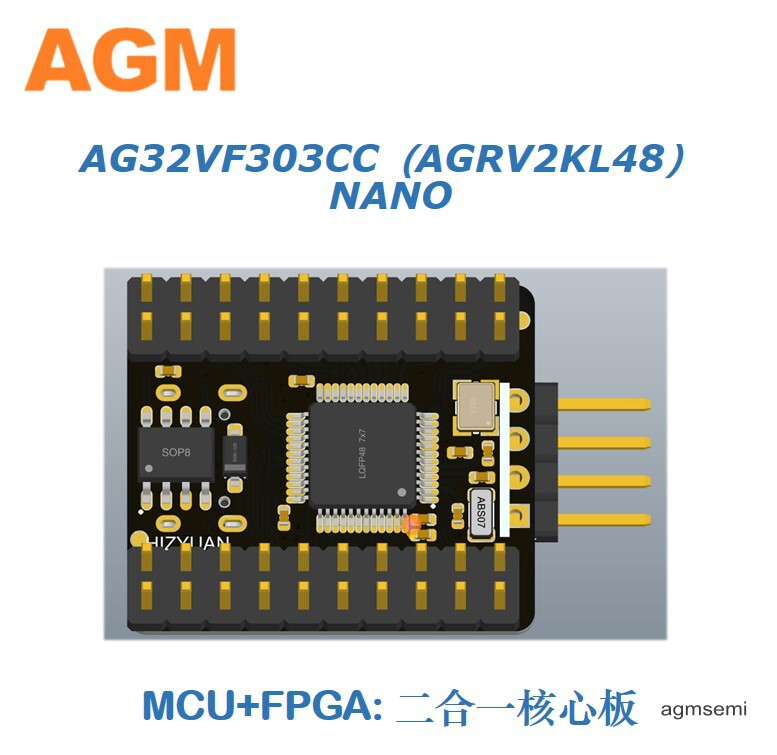

1_conew1

产品概述:

AGM32系列32位微控制器旨在为MCU用户提供新的自由度和丰富的兼容外设以及兼容的引脚和功能。AG32VF407产品系列提供卓越的品质、稳定性和非凡的价格价值。

产品特征:

最大 CPU 速度为 248 MHZ

Flash 执行零等待

SRAM 128KB.FLASH 1MB

支持浮点

·1个CAN2.0.5个UART2个I2C

"2 个基本定时器,5 个高级定时器

·支持 SD10 、以太网 MAC

支持 USB FS+OTG

·看门狗

3个 12 位、最高 3M SPS ADC(17 通道)、2个 DAC

·2x 比较器

RTC, SPI

2_conew1

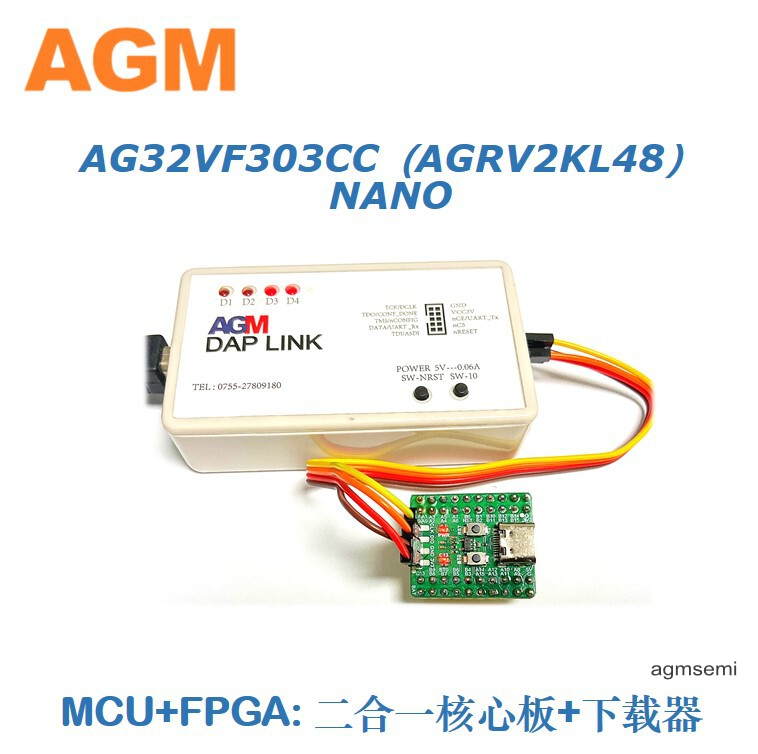

AG32VF303 NANO开发板,通过SWD接口烧录,接线简单,烧录调试方便

3_conew1

AG32 内置2KLE FPGA,单个芯片上集成了MCU+FPGA,提供极高的性价比。欢迎大家一起来测试,和我们一起分享你的研究成果和喜悦。



联系海振远科技



电话:  0755-2780 9180 ;  15323895320 ;

邮箱:  tech@hizyuan.com

Lucy@hizyuan.com
