前言：
AGM是AG32 MCU, 可编程SoC和异构MCU的解决方案提供商, 海振远科技可提供全系列的开发板及SDK资料，方便用户从0开始，快速上手开发。
AGM AG32 MCU和FPGA 目前广泛应用于工业，消费，测试测量和医疗等场景。
AG32内置的FPGA( AGRV2K) 可升级替代EP570, EPM1270, LATTICE XO2-256，XO2-640, XO2-1200 等。
AG32 的管脚可以灵活定义，引脚与STM32。并且内置2KLE FPGA， 非常适合MCU + FPGA/CPLD的应用场景。
在使用MCU+CPLD联合编程之前，请确认已经熟练掌握MCU的使用方法，并且对CPLD编程（verilog语言）有一定的基础。
另外，对AHB总线也需要有一定的了解。
这个章节分为两部分：
第一部分，展示联合编程中各种概念和操作流程；
第二部分，从具体案例出发，由浅到深来描述各种常用的编程技巧。
在AG32芯片（所有型号）中，都有内嵌2K的逻辑门，可供FPGA/CPLD来使用。
也就是说，使用AG32的芯片时，有三种选择：
只使用MCU部分；
只使用CPLD部分；
同时使用MCU和CPLD（即：MCU和CPLD联合编程）；
如果：
用于1（仅用做MCU），不必关注此文档。
用于2（仅用做CPLD），硬件设计和操作流程，也不必关注此文档。
用于3（MCU和CPLD联合编程）：请按照该文档的描述，先完整走一个流程。
.
1. AG32整颗芯片包含两部分：MCU和CPLD。
这两部分是相互独立的（各自编译、各自下载），但又可以相互连通起来（信号连通）。
芯片要把这两部分的bin都烧录进去，才能运行起来。
2. MCU和CPLD到外部Pin脚的连通，是通过VE文件来配置的。
跟ST芯片每个Gpio对应某个固定Pin脚不同，在AG32中，所有的Gpio/大部分的外设，对外引脚并不是定死的。而是需要在VE文件中指定对应。
VE中，除了配置Gpio到Pin的关联，还可以配置MCU到CPLD之间的信号关联。
3. MCU+cpld联合编程时，CPLD工程是由vscode的“prepare LOGIC”命令自动生成的。
注意：联合编程时，CPLD工程不能手工通过supra建立。
CPLD的对外接口，也是依托于vscode工程来的，不再是孤立的。
CPLD中的top module的信号输入，是关联到MCU工程的（由VE配置出来）。
4. CPLD在联合编程中的定位：
整颗芯片运行时，需要两个bin：MCU的bin和CPLD的bin。
如果芯片中只使用MCU不使用CPLD：
此时，VE文件里只配置MCU用到的Pin脚即可。
这种情况下，vscode工程中点“upload LOGIC”时，会自动生成默认logic（该logic中“用户逻辑”为空而已），并编译出bin并烧录。
整个过程中，logic部分对开发者来说是无感的。
如果芯片中同时使用MCU和CPLD：
那么要把工程配置成“自定义logic”。
此时VE文件里需要配置用到的MCU和PIN之间、MCU和CPLD之间、CPLD和PIN之间，三种情况下的信号关联。
这种情况下，VSCode下点“prepare LOGIC”按钮，会为开发者生成CPLD的框架工程。开发者需要在这个框架下完成CPLD逻辑的编写。这个编写调试中，开发者持有主动权。等全部开发完成，并编译出BIN，烧录就又回到VSCode去烧录。
这个过程，除了logic需要用户自己编写编译外，从更外层的视角看，整个流程还是跟“默认Logic”是相同的。
.
MCU需要使用到的VSCode前边已经安装过了。
FPGA/CPLD需要使用Supra和Altera Quartus II两个软件来编程。
其中：
Supra.exe软件在安装完SDK后，已经在SDK路径下了，可直接使用（无需额外安装Supra）。
（注：如果在SDK路径下没有找到Supra.exe，可进入安装路径\AgRV_pio\packages\tool-agrv_logic\bin\去找到。同时建议手工新建一个快捷方式到SDK路径下以方便后续使用）
Altera Quartus II软件需要用户自行安装，安装后再安装对应的器件库。
（注意：Quartus不能使用Lite版本，需要使用Full版本。最好使用版本：Quartus II 64-Bit Version 13.0.1 Build 232 06/12/2013 SJ Full Version）
在这两个软件中，
Quartus工具用来编写vlog代码并导出vo文件，Supra工具使用vo文件来生成最终的bin。
.
从使用角度来说，整体需要4个步骤：
1.在VE文件里配置引脚关系；
2.建立CPLD空工程（使用prepare LOGIC命令）并编写逻辑；
3.Quartus下进行工程转换（和综合）；
4.Supra下编译出最终的logic.bin；
下边进入详细描述。
这部分和MCU使用是相仿的。
在MCU里，都是MCU信号直接到PIN脚的映射。比如：
那么，在使用CPLD里，除了上述的“MCU信号到PIN脚”关联外，还允许“MCU信号到CPLD信号”和“CPLD信号到PIN脚”的两种关联。这里描述的三种关联，是常见的三种信号关联方式。详细使用方法，后续会介绍。
这里需要知道的是，每次VE文件修改完以后，都要重新走一遍整个流程（从prepare LOGIC开始）。
其实不光修改完VE需要重新走一遍流程，有时修改platformio.ini也需要重新走一遍流程（比如，修改管脚数量）。
如果是第一次试验example例程，可以不用修改，使用默认的VE文件即可。
仍然以example（路径：...\AgRV_pio\platforms\AgRV\examples\example）为例建立工程。
在example样例程序中，默认是没有打开自定义ip的。
首先，要通过配置打开自定义ip
方法：在platformio.ini中打开以下两项：
ip_name = analog_ip
logic_dir = logic
注意：这两行去掉注释的时候，前边不要留空格。要顶格写。
打开以上两项并保存文件后，才能在左边栏看到创建logic框架工程的选项（prepare LOGIC）：

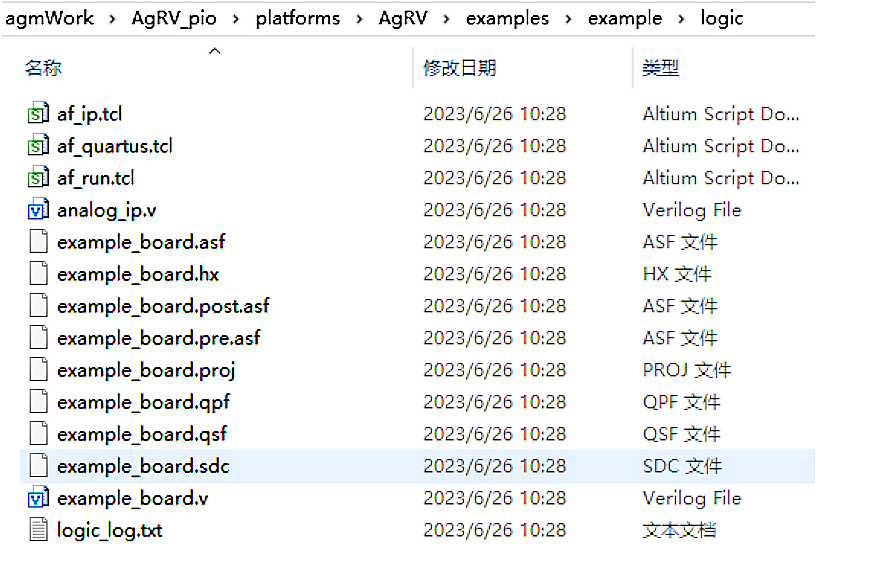

点击该功能【Prepare LOGIC】后，可以看到在example工程目录下生成一个logic文件夹，自动生成的文件如下图：
这里生成的logic文件夹，就是空的CPLD工程。也是后续编写CPLD的模板工程（后续代码在这个基础上添加）。
关于改写文件名：
这里的文件名字，是根据platformio.ini里边的配置项来的：
board_logic.ve = example_board.ve
ip_name = analog_ip
logic_dir = logic
如果想改文件名字，可先在platformio.ini中更改名字，更改后再点生成按钮来自动生成。可更改的名字，就是上边的三项：
board_logic.ve 对应logic文件夹内example_board.v的名字
Ip_name 对应logic文件夹内analog_ip.v的名字
Logic_dir 对应文件夹logic的文件夹名字
在生成后的文件夹内，注意其中的两个.v文件：analog_ip.v和example_board.v。
这两个文件是vlog的源码文件。
其中：
analog_ip.v是一份空的模板，用户自己要实现的功能，就在这个空模板上展开；这个空的模板里边，主要就是module analog_ip的接口定义。
example_board.v是根据工程中example_board.ve里的pin配置，Logic prepare时自动转换出来的v源码，也是supra工程的top module。这部分不要手工改动。
到这里，CPLD空工程建立完毕。
注意：
后期修改完VE的配置后，Prepare LOGIC时，会重新生成 CPLD工程模板，这个模板文件都仍然存到logic文件夹下，且仍然是这两个.v文件。
只不过analog_ip.v对应新增出analog_ip_tmpl.v文件，而example_board.v则是直接覆盖。
由于analog_ip.v是用户程序的入口，用户程序会从这里开始写。这个文件一定是会修改的。所以，每次prepare LOGIC时，这个文件会对应生成 analog_ip_tmpl.v文件，而不是覆盖。
生成出analog_ip_tmpl.v后，用户要根据自己的情况，把新接口手动合并到analog_ip.v去。
注：这里只是以example来举例。实际应用中，在导出空工程前，需要先配置好platformio.ini的其他项和example_board.ve所需要的引脚。包括：board_logic.device配置32/48/64/100脚。
也就是第一步要做的内容。
使用前边安装过的Quartus II软件，打开\example\logic\的工程文件。打开后如图：
这里除了example_board.v和analog_ip.v外，还有个系统的alta_sim.v，这个文件是提供芯片系统的功能，类似函数库，可不用关注。
此时，这个工程是个空的工程，用户要根据需求在analog_ip.v中实现功能。
再次回顾下3个.v文件：
1、analog_ip.v：用户自定义logic的入口。用户logic实现在这里展开；
2、example_board.v：整个logic的top module。会关联analog_ip的module和atla_sim下的各module。不要修改该文件。
3、alta_sim.v：封装过的跟AG32相关的各module。不要修改该文件。
接下来进行空工程的转换和编译。
注意：如果不是很熟练，这里的空工程最好不要马上添加自己的代码。而是应该首先工程转换。
工程转换的目的，是把CPLD模板工程真正转换成quartus实际运行的状态。
操作步骤：
打开Quartus菜单的【tools】->【Tcl Scripts...】，弹出框如下图：
【Run】运行成功后，可以看到该logic占用的资源数量。
这个转换的过程，顺便进行了CPLD工程的编译。
上图中斜杠前边标识的大小就是所占的逻辑单元数（后续使用中逻辑单元不能超过2K，严格讲，是2112个逻辑单元）
注意：第一次导入工程，必须执行上图的方式来转换。后续编写和修改CPLD代码后，可以仍然执行上图方式，也可以直接点下图的“编译”按钮来编译。
执行到这里，会在logic下生成vo文件出来（在\logic\simulation\modelsim下）。
如果用户有自己的逻辑，可以在这时，把逻辑加入到analog_ip.v中去，并点上图的三角号重新编译。
到这里，Quartus工具的任务也完成了。
接下来打开Supra来继续生成bin文件。
在Supra工具里，打开该工程（\example\logic\）。
然后，点击【左上角Tool】->【Compile】，在弹出的画面中点右下角的【run】。
编译成功后，画面会有提示。
Compile design example_board done with code 0
然后在logic路径下可以看到新编译出来的bin。
这个bin就是要烧录到芯片的cpld.bin。
到这里，supra工具的任务完成。

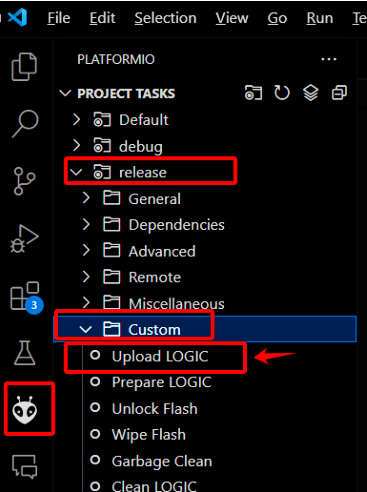

至于烧录，重新回到VSCode下烧录logic即可。如下图：
到这里，新建一个空工程、转换、编译、烧录的整个流程描述完毕。
强调：
后续如果在VE里修改过配置，则需要走一个全过程：vscode下prepare LOGIC再生成一遍CPLD模板、合并analog_ip_tmpl.v到analog_ip.v中去、启动quartus去转换、supra下编译，回到vscode下烧录logic。
后续如果只是在quartus下编写CPLD代码，需要走的几步：quartus下编译、supra下编译、回到vscode下烧录logic。
上述流程中涉及两个比较关键的点：
自定义的逻辑，自定义文件名必须与自定义模块名相同，就是在platformio.ini中设置的ip_name的名字。
这个对应关系，在上述流程点prepare LOGIC自动生成代码时，会自动完成。
如果是手工编辑的逻辑代码，或者对这里的命名进行过改动，会出现后续Quartus中使用的异常。
在AG32中，MCU和cpld和外部引脚，三者是相互独立的。
MCU用的IO，在ve里，可以关联到外部引脚Pin_xx；
CPLD用的IO，在ve里，可以关联到外部引脚pin_xx；
MCU的某一路信号又可以直接和CPLD的某一路信号，在ve里，关联起来；
所以，ve是很关键的一个桥梁。
在ve中定义好以后，运行prepare LOGIC会自动产生cpld的顶层模块的输入输出接口，这些接口就是CPLD和MCU与外部引脚关联的信号通路。
这里着重描述下3种情况在VE文件里的定义。

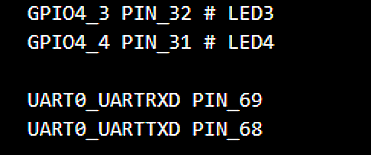

比如，定义gpio到外部引脚：GPIO4_3 PIN_32
比如，定义串口0到外部引脚：UART0_UARTRXD PIN_31
定义格式为：MCU的FunctionName + 空格 + Pin脚ID。
这部分在 MCU 使用里描述的很多了，不再赘述。
比如，定义led到外部引脚：LED_D3 PIN_32:OUTPUT
定义格式为：CPLD信号名称 + 空格 + PIN脚ID:方向
其中，
CPLD 信号名称，是自定义名称，这个名称随后可以在 CPLD 中引用；
方向，有 3 种：OUTPUT、INPUT 和 INOUT（这个方向是 CPLD 对外部引脚来说的）。
方向是可选的，可加可不加。如果不加，则是默认的 INOUT（双向）。
上述定义在 ve 里添加后，执行 prepare LOGIC 命令，在自动生成的 CPLD 工程中，可以看到输出到 CPLD 顶层模块接口中的 item 如下：
那么，
input BTN_L1: 是 PIN 到 CPLD 的信号；
output LED_D2: 是 CPLD 到 PIN 的信号；
output LED_D3: 是 CPLD 到 PIN 的信号；
然后在 CPLD 代码中操作 LED_D3 这个信号的高低，最终操作的 PIN_32 管脚的高低。
（注：VE 里每行最后定义的方向是可选的）
比如，定义 gpio 信号到 CPLD：GPIO4_1 iocvt_chn
比如，定义串口 1 的 tx 信号到 cpld：UART1_UARTTXD txd_chn
定义格式为：MCU的FunctionName + 空格 + CPLD信号名称
其中，
这里的 FunctionName，同 1 中的 FunctionName，就是 MCU 里的通路定义。更多定义参考《AGRV2K_逻辑设置.pdf》，里边有全部的 MCU 端可用的 FunctionName 列表。
除了 MCU 的 FunctionName（映射到引脚）外，MCU 对 CPLD 还开放出更多的内核级通路接口，如：mem_ahb_各通道，dma 各通道，MCU 的 reset 和 stop 等信号，具体定义也参考《AGRV2K_逻辑设置.pdf》。

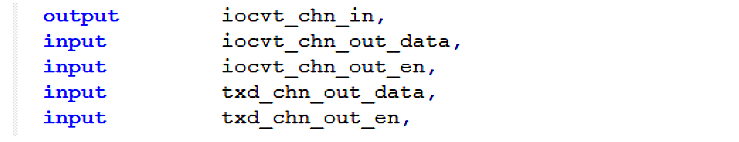

这里定义后，执行 prepare LOGIC 命令，在自动生成的 CPLD 工程中，可以看到输出到CPLD顶层模块接口的 item 如下：
对于 iocvt_chn 来说，对应的是没有指定方向的普通 gpio（GPIO4_3）口，则这里生成的信号同时包含有输入和输出两种。
注：这里的输入和输出，是相对于 CPLD 端来说的。蓝色的 input/output，就是该信号的方向。比如：
output iocvt_chn_in：是 CPLD 输出到 MCU 的信号；
input iocvt_chn_out_data：是 MCU 输出到 CPLD 的信号；
input iocvt_chn_out_en：是 MCU 输出到 CPLD 的信号（en 信号很少用，一般可忽略）；
对于 txd_chn 来说，由于 MCU 的串口 TX 是定义好方向的，是 MCU 的 output 方向。所以在 CPLD 里只有两个 item 项：
input txd_chn_out_data：是 MCU 输出到 CPLD 的信号；
input txd_chn_out_en：是 MCU 输出到 CPLD 的信号（en 信号很少用，一般可忽略）；
如果对普通 GPIO 也设置了方向，则导出到 CPLD 的方向也就只有对应方向的信号了。
如：VE 里设置 GPIO4_1 iocvt_chn 为 mcu 的输出：
则prepare LOGIC后生成的item只有input的两项。如下：
注意：在MCU和CPLD信号连接中，MCU的output就是CPLD的input。
到这里，第一部分（MCU+CPLD使用的概念和流程）描述完毕。
