AG32VH 系列应用指南
AG32VH 系列 MCU，是 AGM AG32 产品系列中，嵌入大容量 PSRAM（HyperRAM）作为 应用缓存的产品系列。在 AG32 处理器内核的基础上，利用片上 FPGA 的部分逻辑资源，实现HyperBus 接口，连接并使用 64 Mbit PSRAM。器件示意图如下：
关于 AG32 MCU，请参考海振远科技提供的 MCU datasheet 等相关资料。
⚫ 订货型号
⚫ HyperRAM 信息
嵌入 PSRAM 为 Winbond 64 Mb HyperRAM，型号：W956A8。具有以下特性：
✦ 接口：HyperBus
✦ 供电：2.7v ~ 3.6V
✦ 最大时钟频率：200 MHz
✦ 双倍数据速率（DDR）最大：400 MT/s
✦ 8 位数据总线
✦ 运行温度：-40 ~ 85 ℃
⚫ 关于 HyperBus
HyperBus 接口是一种高性能、低引脚数的 DDR（双倍数据速率）接口，旨在为主机控制 器和外设（如闪存、SRAM 等）之间提供高效的数据传输。该接口采用 12 个信号引脚，包括一 个差分时钟对（或单端）、一个读写数据选通（RWDS）信号、一个片选（CS#）信号以及 8个双向数据（DQ）信号。

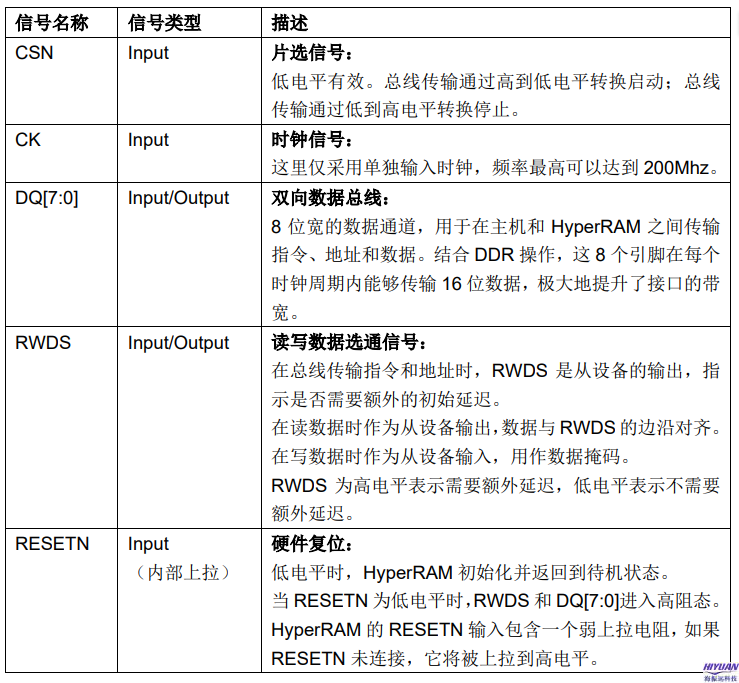

AG32 MCU 通过自定义 HyperBus 接口连接到 W956A8 上，连接信号列表如下：
具体 HyperRAM 及 HyperBus 信息，请参考海振远科技提供的 Winbond W956A8 datasheet 等资料。
⚫ AG32 与 HyperRAM 的连接

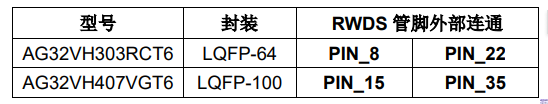

AG32VH 系列器件，AG32 MCU 的 IO 在器件内部连接以上 HyperRAM 接口。其中 RWDS接口要从外部 2 个管脚连通（通过 PCB 布线连接）。具体管脚请参考后面 Pin-out 部分。
另外，电源管脚 VDD33 要单独用磁珠与 PCB 上其它电源做隔离，以确保高频设计的稳定性。
⚫ 软件设计
在 AG32VH 的软件设计中，管脚配置文件.ve 要按照 HyperRAM 接口定义好的名称进行 分配，参考下表：
软件中的 platformio.ini 文件，要按如下设置：
⚫ 参考设计：
在 AG32 SDK 中，集成了关于 AG32VH 系列的参考设计，在 Example 目录中。
◆ 文件
- ahb2hbus.v：将 AHB 总线转换为 HyperBus 总线。
- hram_ip.v：将 ahb2hbus 模块与 MCU 内核集成。
- hram.ve：时钟定义和引脚分配。
- hram.sdc：时序约束文件，对实现最高 Fmax 至关重要。
◆ 必须通过锁相环（PLL）为 HyperRAM 提供 2 路时钟：
- HyperBus 时钟：频率必须等于或高于 MCU 系统时钟，最大频率为 200MHz。
- 移相 90 度的 HyperBus 时钟。
◆ 支持 2 种访问方式：
- 直接读写：使用更便捷，但数据速率仅为 20-30MB/s。
- 使用 DMA（直接内存访问）：便捷性较低，但数据速率可达 200MB/s 以上。该 DMA功能包含在参考设计中，并非 MCU 内核中的系统 DMA 控制器
◆ 2K FPGA 逻辑资源占用 600 多 LEs；双向 2 个 FIFO 缓存，占用 2 个 M9K RAM； 同时和 MCU 共用 1 个 PLL。
在此基础上，我们还提供了 RGB 显示屏驱动的参考设计，支持 RGB888/RGB565 接 口，并集成了 LVGL 嵌入式图像库 demo。

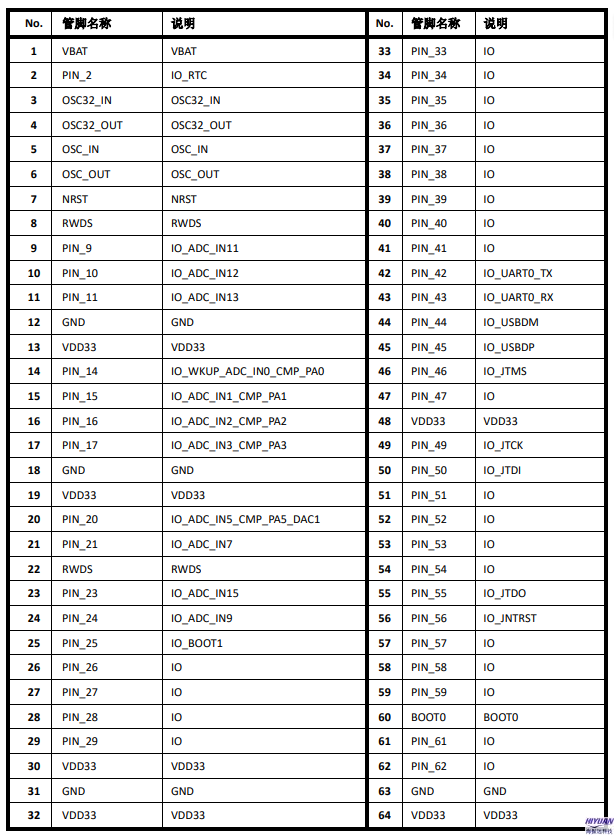

⚫ AG32VH303RCT6 Pin-Out

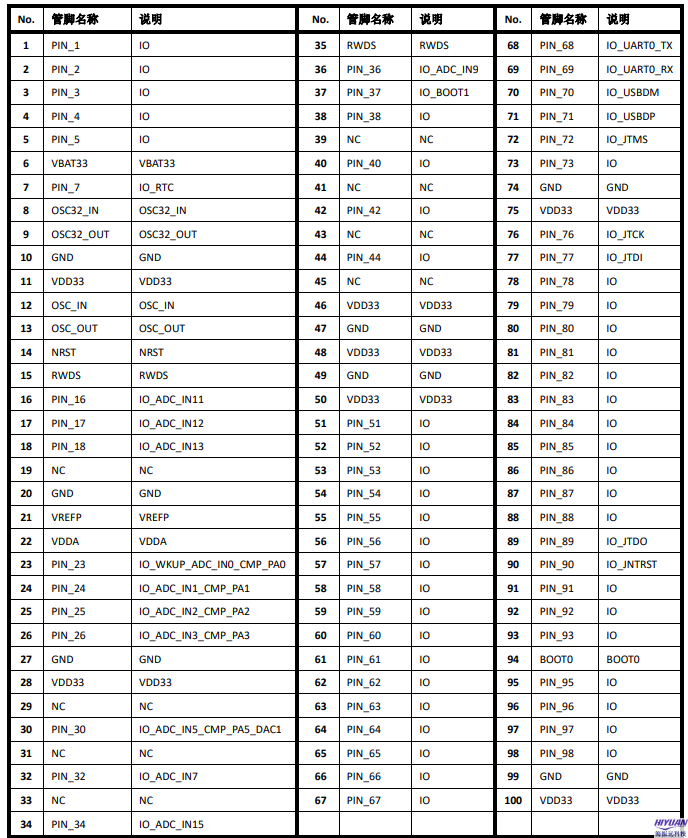

⚫ AG32VH407VGT6 Pin-Out
⚫ AG32VH 系列封装图

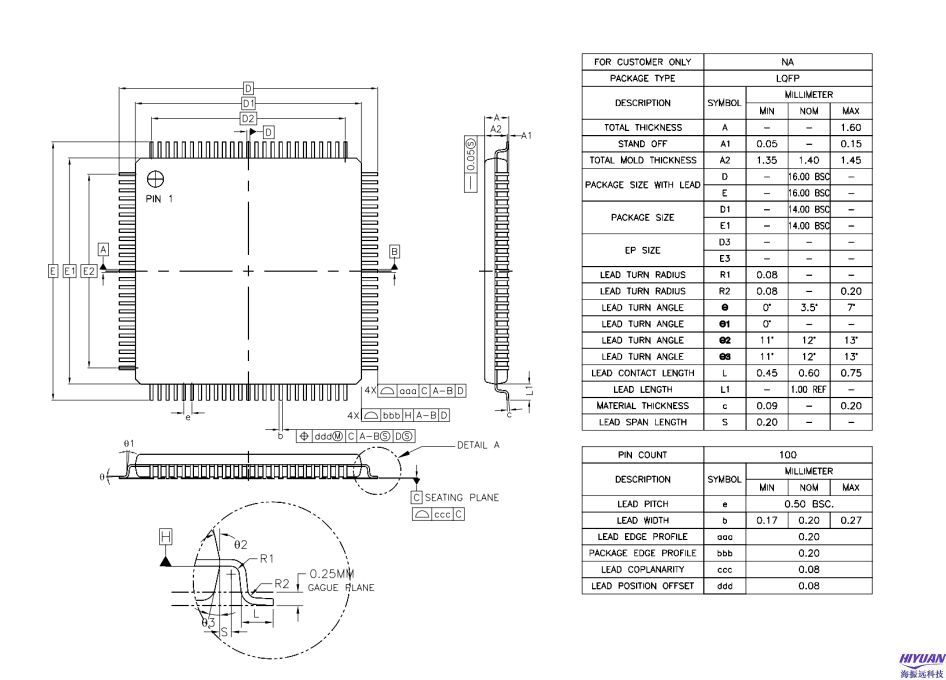

AG32VH407VGT6：LQFP-100 封装

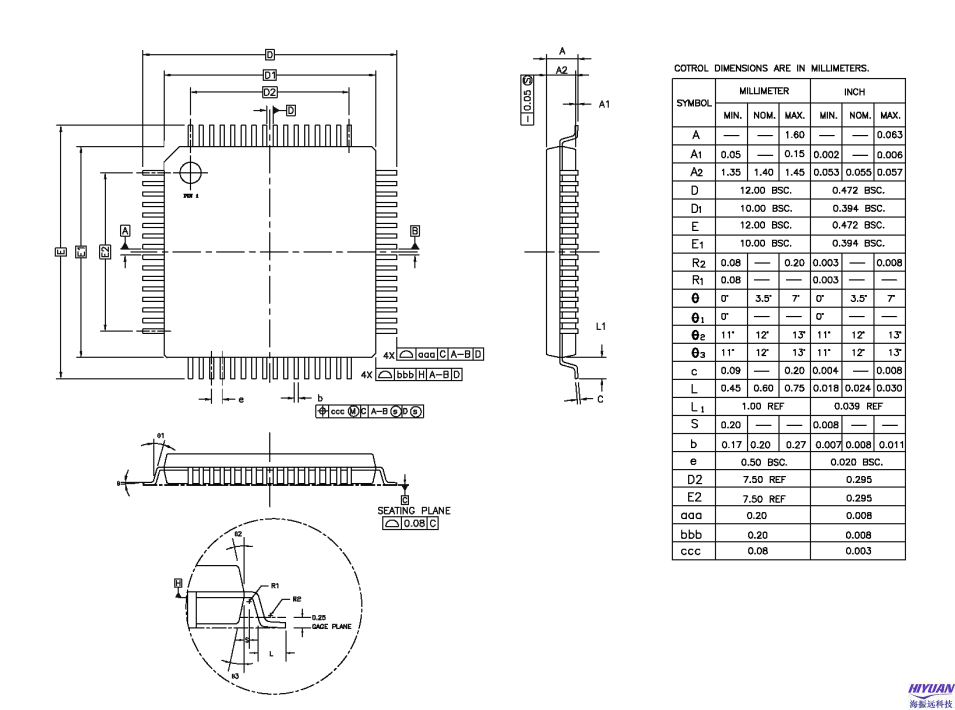

AG32VH303RCT6：LQFP-64 封装
AG32概述:
AG32系列32位微控制器旨在为MCU用户提供新的自由度和丰富的兼容外设以及兼容的引脚和功能。AG32VF407产品系列提供卓越的品质、稳定性和非凡的价值。
器件特征:
■ 最大 CPU 速度为 248 MHZ
■ 从 Flash 执行零等待
■ SRAM 128KB.FLASH 1MB
■ 支持浮点
■ 1个CAN2.0.5个UART2个I2C
■ 2 个基本定时器，5 个高级定时器
■ 支持 SDIO 、以太网 MAC
■ 支持 USB FS+OTG
■ 看门狗
■ 3个 12 位、最高 3M SPS ADC(17 通道)、2个 DAC
■ 2x 比较器
■ RTC, SPI
■ 内置2KLE FPGA逻辑单元
