Daplink（或 Jlink）仿真
烧录完成后，如果要仿真跟踪代码时，可通过 daplink 或 jlink 的方式。
使用时，需要在 platformio.ini 中指定：
用 daplink 时：debug_tool = cmsis-dap-openocd
用 jlink 时：debug_tool = jlink-openocd
在仿真的操作上，两种方式完全相同。

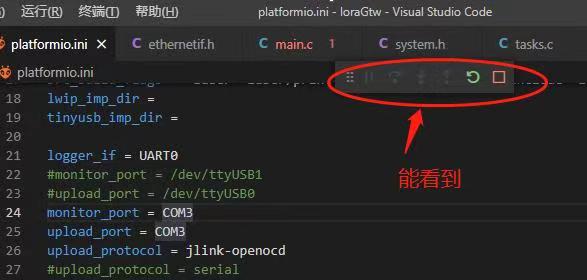

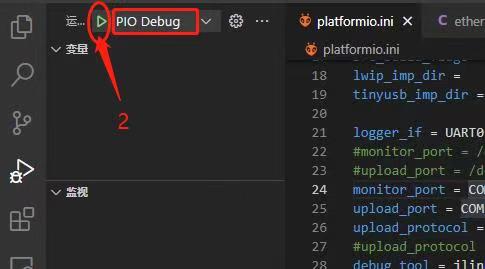

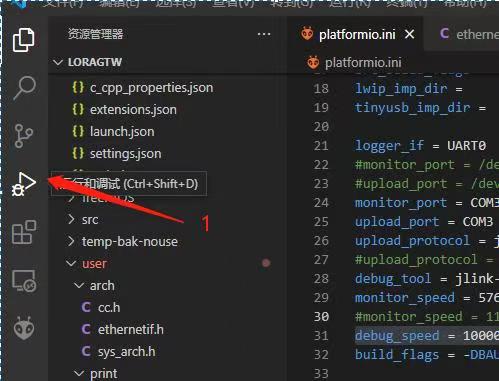

按以下步骤启动：

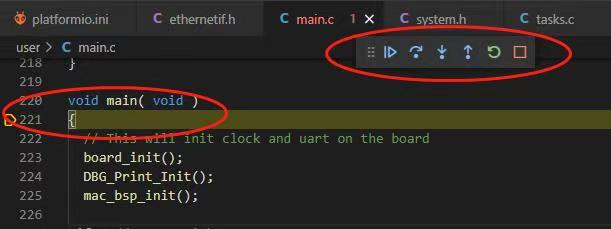

正常运行起来后，这个样子：
接下来就可以单步程序了。debug 调试中的快捷键和 VS 一致。
进入开发
前边已经了解 SDK 工程的编译烧录，这里简单介绍 gpio 和串口的使用。
举例 gpio 的使用：
举例：用 pin3 引脚接 led 灯，并控制亮灯（高为亮），则需要做：
1. ve 文件中设置: GPIO4_5 PIN_3
2. 代码中定义三个宏：
#define LED_G_GPIO GPIO4
#define LED_G_GPIO_MASK APB_MASK_GPIO4
#define LED_G_GPIO_BITS GPIO_BIT5
3. 代码中调用：
SYS_EnableAPBClock(LED_G_GPIO_MASK);
GPIO_SetOutput(LED_G_GPIO, LED_G_GPIO_BITS);
GPIO_SetHigh(LED_G_GPIO, LED_G_GPIO_BITS);
4. 先烧录 ve 部分；
5. 再编译烧录代码部分；
以上代码的解释：
1. 不管外部封装是多少 pin（48pin/64pin/100pin），芯片内部可用 gpio 都有 80 个。
在使用 gpio 时，需要把使用到的 gpio 关联到外部 pin 脚。
（没被关联的 gpio，即使在代码中操作它，也不会传导到外部 pin 脚）
这步关联动作是在 ve 文件中进行的。
ve 文件里的配置，GPIOx_y PIN_z，就是关联的语句。
PIN_z，对应外部哪个引脚。z 取值范围（48 脚封装：0~47；64 脚封装：0~63）
GPIOx_y，对应内部哪个 GPIO。x 取值范围（0~9），y 取值范围（0~7）；
80 个 gpio 分为 10 组，每组 8 个。用 GPIOx_y 的格式来表达。如：
GPIO0_1 对应第 0 组的第 1 个 IO；
GPIO4_5 对应第 4 组的第 5 个 IO；GPIO9_7 对应第 9 组的第 7 个 IO…
2. 在代码中如何操作 GPIO：
仍以 GPIO4_5 举例：
在代码里定义：
#define LED_G_GPIO GPIO4
#define LED_G_GPIO_BITS (1 << 5) （或用宏 GPIO_BIT5）
则意味着 LED 对应到了 GPIO4_5。
调用函数 GPIO_SetOutput 设置改 IO 为输出模式：
GPIO_SetOutput(LED_G_GPIO, LED_G_GPIO_BITS);
然后就可以通过 GPIO_SetHigh/GPIO_SetLow 来置高置低 IO 口。
如果要设置上拉下拉，请参考文档《AG32 驱动的使用.pdf》中对 gpio 部分的详述。
举例 log 输出：
通过串口烧录 mcu 程序时，是固定使用 mcu 的 uart0。建议 mcu 在运行时也使用uart0 来输出 log。
在 VE 里设置后，代码中的 printf 函数将通过 uart0 来输出。
1. 在 ve 中配置输出 Log 的串口：
logger_if = UART0
build_flags = -DBAUD_RATE=115200 //增加系统宏 BAUD_RATE 为 115200
从 SDK1.5.0 之后，最好使用 monitor_speed = 115200 替代这种宏的用法。
2. 在 ve 中设置串口 0 的映射引脚，如：
UART0_UARTRXD PIN_69
UART0_UARTTXD PIN_68

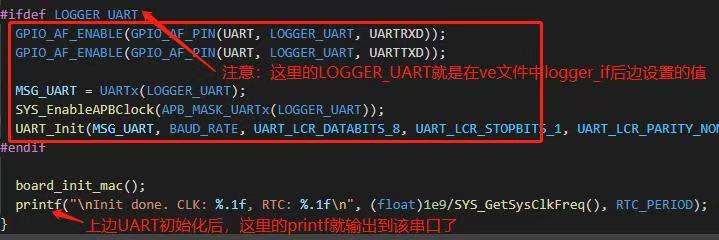

3. 在程序的 board_init()函数中，有 UART0 的初始化：
在该初始化中，会设置串口的波特率、位宽、停止位、奇偶位。
如果不想使用 UART0 输出 log，要改用 UART1。那么在 ve 配置中对应修改：
logger_if = UART1
UART1_UARTRXD PIN_xx
UART1_UARTTXD PIN_xx
即可。
关于系统的宏定义：
在代码中出现的宏，在 VSCode 中通过鼠标停留在上边，可以看到其定义值。
这些宏，除了代码中定义的外，还有“系统预制宏”也可以被代码中使用。
系统宏的两类：
1. 定义在 platformio.ini 中的 build_flags 字段中；
如 上边定义的波特率：build_flags = -DBAUD_RATE=115200
在 build_flags 后边用 -D 表示是系统宏。后边的紧跟的字符串 BAUD_RATE=115200
（字符串中间不能有空格），则相当于 C 代码中的 #define BAUD_RATE 115200
如果有多个宏，则 -D 与下个 -D 之间用空格 隔开。
2. 在 platformio.ini 中定义后再由 main.py 经过转换拼接，才最终使用的宏。
比如上边截图中的 LOGGER_UART。
这个宏并没有在代码中定义，也没在 build_flags 中定义。但它是在 agrv_sdk.py 中引用
时再拼接的。
第二种方式了解即可，不要使用。开发者使用第一种就够了。
增加编译目录
在开发中，新增了 c 文件和 h 文件，怎么编译进来？
1. 如果新增文件在原有路径下，则会被自动关联进来编译；
2. 如果新增一个文件夹，则要把该文件夹加入到编译选项中；
如果文件夹下存放 C 文件：在 src_filter 中增加该文件夹
如果文件夹下存放 h 文件：在 src_build_flags 中增加该文件夹
举例：
在 example 项目里，只有一个 src 文件夹（里边存放全部.c 和.h）。编译设置为：
src_dir = .
include_dir = ./src
build_src_filter = "-<*> +<./src/**/*.c>"
其中：
src_dir 定义“.c 文件编译时，查找路径的基路径”
include_dir 定义“.h 文
src_build_flags 是新增的“设置头文件查找路径”的选项。每个头文件路径用 -I 来加入，
多个-I 之间加空格。
注意：在 build_src_filter 和 src_build_flags 中，都是使用相对路径。他们是从
src_dir/include_dir 定义的基路径上再开始的。
如果工程含有 c++的文件，只需在 build_src_filter 的选项中增加 cpp 选项，如：
build_src_filter = "-<*> +<./src/**/*.c> +<./src/**/*.cpp>"
件编译时，查找路径的基路径”
build_src_filter 定义 “.c 文件从哪些路径下搜索”，星号代表通配，双星代表子目录通
配，+表示增加一个搜索路径，-表示去除一个搜索路径
如果要新增一个文件夹 print（跟 src 同级），里边也有.c 和.h，可以设置如下：
src_dir = .
include_dir = .
build_src_filter = "-<*> +<./src/**/*.c> +<./print/**/*.c>"
src_build_flags = -Isrc -Iprint
其中：
include_dir 路径也退回到根路径下；
build_src_filter 加入 print 文件夹的选项；
小结
本章节主要展示和示范AG32使用的Daplink（或 Jlink）仿真，进入开发， 增加编译目录。下一章节，我们将介绍展示和示范AG32 使用的脱机烧录，flash 的大小与两个 bin， 更多：了解 platformio 插件，如需要了解更多信息，或者订购芯片，欢迎联系海振远科技。
